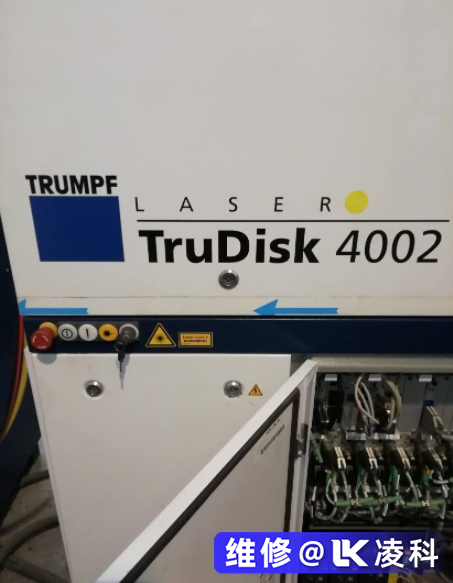

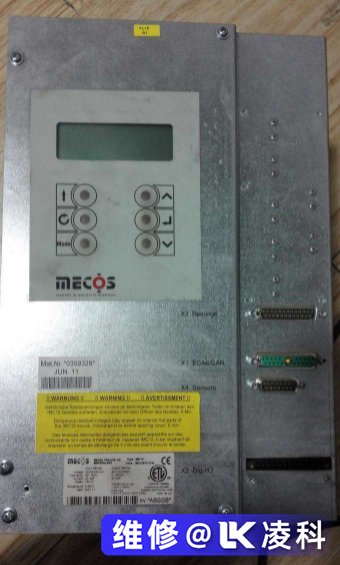

通快激光電源故障維修實錄：通快激光電源出現過流報警,沒有高頻脈沖電壓輸出。檢修:拆機檢查,發現此機使用了數十個大功率MOS管,MOS管分四路并聯使用,驅動功率部分,產生高頻交流逆變電流,再經大功率整流二極管整流輸出,高頻前置驅動信號串聯電阻后接到MOS管的柵極。觀察各MOS管及周邊元件并無燒損痕跡。測量MOS管源極和漏極之間正反向二極管特性,發現其中一組導通電壓偏小。因?yàn)橐唤M有12個MOS管并聯,所以要確定具體哪個MOS管損壞比較麻煩,要一個一個拆卸,檢查更換后再重新裝回,耗時費勁。

通快激光電源故障也與外接阻容定時元件和內部振蕩器組合在芯片產生固定頻率的線性鋸齒波信號,其他的芯片檢測信號分別送PWM比較器及死區時間比較器與鋸齒波電壓進行比較。其實講的比較專業的說法是1、2腳和15、16腳分別為兩個放大器的輸入端;89腳和10、11腳分別為芯片內部驅動晶體管的集電極和發射極輸出端;13腳為輸出模式控制端,當其為高電平時,兩只內部晶體管交替導通和截止,即所謂的推挽式輸出,當其為低電平時,控制兩只內部晶體管同時導通和截止，這種情況下需要將阻容配件更換一下或是拆下來進行檢修后現試機測試。

用電動吸錫泵吸出MOS管的引腳焊錫時,發現引腳直徑比焊盤孔徑要小一半,所以可以只將MOS管源極漏極其中一只引腳焊錫吸空后,再將引腳掰一下,使之懸空不與焊盤過孔接觸,此時再測此MOS管的源極漏極電阻,如果異常則可確定所測MOS管即是壞件。如此則節省大量維修時間,循法快速找到了某個短路損壞的MOS管。更換完元件后復測MOS管源極漏極之間電阻和二極管特性正常。

再檢查其他元件時發現通快內部還有一個內部的芯片電路以PWM控制芯片核心11V交流電壓串聯保險F1后送橋堆D13整流,整流輸出正極串聯負溫度系數熱敏電阻(NTC)TH后到電容C濾波。TH1是負溫度系數熱敏電阻,冷態下,其電阻值相對較大,當流過電流產生熱量升溫后,阻值迅速減小,這可以避免濾波電容初始充電電流過大造成對電網及元件的沖擊。因此這樣的一翻檢測后這才將機器的所有故障全部清除掉，送機給客戶測試故障排除機器恢復正常。
