變頻器作為一種高效節能的電機調速裝置，在企業得到了廣泛應用。從作者幾年來從事的變頻器維修的經驗來看，變頻器中進行頻率變換的大功率器件、輔助電源以及相應的驅動電路損壞率較高。變頻器在運行過程中出現各種各樣的故障現象，一般都與其相應的電子電路有關。電子設備的維修過程其實就是尋找相應故障點的過程。因此，在維修中我們從故障的現象入手，分析電路原理、時序關系、工作過程，借助維修檢測設備確定故障點，確定故障元器件并進行替換，使設備恢復原有的性能指標，本文介紹了4例變頻器的故障處理過程。
1 變頻器故障處理4例
1）變頻器驅動輸出不平衡

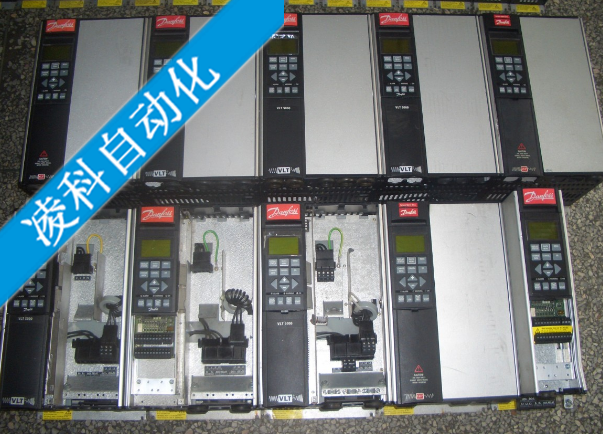

在接修一臺VLT5011丹佛斯7.5 kW 變頻器時，客戶標明電機運行時抖動，此時反應是變頻器輸出電壓不平衡。在檢查主回路功率器件后發現無損壞，給變頻器通電后顯示正常，運行變頻器經測量，三相輸出電壓確實不平衡，測試6路驅動輸出波形，發現V相上橋波形不正常，仔細測量該電路電阻、二極管、光耦等電子器件，發現提供反電壓的一個二極管被擊穿，更換后重新上電運行，三相輸出電壓平衡，帶電機運行也無抖動現象。
2）變頻器報警過流
在接修一臺三菱A540 系列3.7 kW 變頻器時，據客戶介紹，變頻器在啟動時顯示過電流。經檢查變頻器主回路模塊確認完好后，給變頻器通電，在不帶電機的情況下，啟動瞬間顯示OC1，這時，首先想到的是電流檢測電路損壞，經檢查并測量檢測電路后，發現檢測電路正常并沒有損壞。于是擴大檢測范圍，檢測驅動電路，在檢測驅動波形時發現有一路波形不正常，再檢查該驅動電路周邊器件，發現C18貼片電容容量為0，更換后變頻器運行正常。
3）變頻器報警LV
在接修一臺LG SV055IH-4變頻器時，檢查時發現逆變模塊有兩塊損壞，更換模塊后通電正常，可是通電運行一會兒后變頻器內部主回路的交流接觸器發生自動斷開又自動吸合的聲音，并且報警LV。開始懷疑是由接觸器的觸點不好或臟污引起，拆下接觸器檢查發現接觸器完好并沒有臟污或損壞，單獨給接觸器上電也完全正常，所以排除接觸器的問題。在更換電源板及控制板后故障依然存在，再經過仔細檢查后，發現給接觸器線圈供電的插接線的插頭虛接，導致主回路接觸器斷開，引起LV報警。重新做好插頭接線后，變頻器運行良好。
4）輸出缺相
輸出缺相也是我們經常會碰到的故障之一，在缺相狀態下是無法拖動三相交流異步電動機的，即使在拖動電機的情況下還是會出現過流報警的。近在接修一臺臺安N2 系列3.7 kW/400 V 變頻器時，通電檢測發現，在運行時三相輸出電壓相差比較大，首先檢查功率模塊是否損壞，然后檢測驅動輸出波形是否正常，經檢查發現V相無驅動波形，依次測量該電路電阻、光耦等電子元件后，發現V相上半橋光耦PC923損壞，更換后測量波形正常，變頻器輸出電壓平衡，帶電機運行正常。
