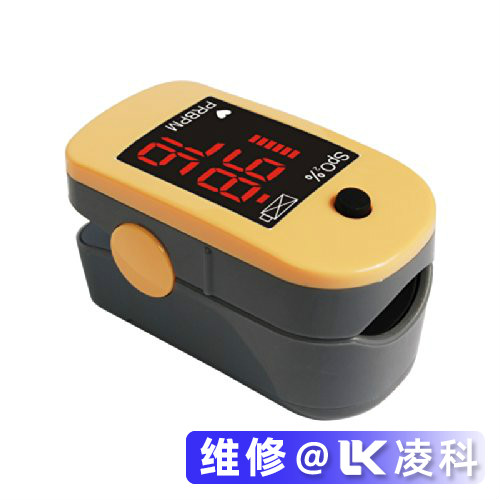

脈搏血氧飽和度儀維修過程分享：這段時間，我們連續修了好多臺脈搏血氧飽和度儀，還都是報故障代碼，著實讓我們興奮了好久。可以好好研究一番了。當時和同事連飯都不記得吃了，專注于故障查找排除，功夫不負有心人，很快的維修好了這些設備。下面就為大家分享這幾個維修案例，希望對同行有所幫助。

案例一：

故障現象：脈搏血氧飽和度儀開機就顯示“EEE513”

故障分析：“EEE513”這個代碼表示儀器的電池有損壞或者丟失了。

維修過程:我們為其更換了新電池后，上電測試，故障消失。就送回到了醫院，結果差不多一整天故障又出現了。之后我們用萬用表測得的電池電壓為8.1 V，比正常電壓低9 V。根據故障現象和電池電壓，初步確定原因是由于充電電路故障導致電池不充電，使用后電池電量偏低。將設備連接到直流電源，電源指示正常。用萬用表測試電源板輸出電壓為14.2 V，主板上的充電指示燈亮。接通設備并連續監測一段時間，交流電源指示燈和充電指示燈同時關閉。用萬用表測量電源板的輸出電壓為0v。根據電路圖，對電源板的電路進行了測量。發現top223y組件輸入正常，但輸出為0 v，電源板輸出正常，電源和充電指示燈燈亮，故障消除。使用Fluke prosim 8生命體征檢測儀檢測一 天，設備工作正常。

案例二：

故障現象：血氧飽和度儀開機后顯示“EEE526”

故障分析：這個故障代碼的意思是血氧模塊沒有響應。

維修過程：首先，用萬用表檢查連接到血氧板箱主板上的接線。未發現開路。然后，更換新的血氧板，故障還是一樣的。** 后，用萬用表的電壓電平檢測血氧板的供電電壓，發現電壓為0 V。血氧板由主板芯片U21提供，即DC-DC轉換器13ds105s12nnl芯片，將主板上的5v電壓轉換成12v，供給血氧板。用萬用表測量輸入電壓為5v，輸出為0v，表明芯片故障。更換芯片后，輸出電壓正常，消除錯誤報警。采用Fluke prosim 8生命體征檢測儀進行檢測，設備工作正常，故障消除。

脈搏血氧飽和度儀維修案例分享總結：脈搏血氧儀雖然體積小，但結構準確，技術成熟，穩定性好。但是故障頻率高，故障現象多種多樣。維修是一個經驗積累的過程，工程師在對各種故障現象排除時需要有記錄，日積月累，對于各種故障的維修也就會輕車熟路。
