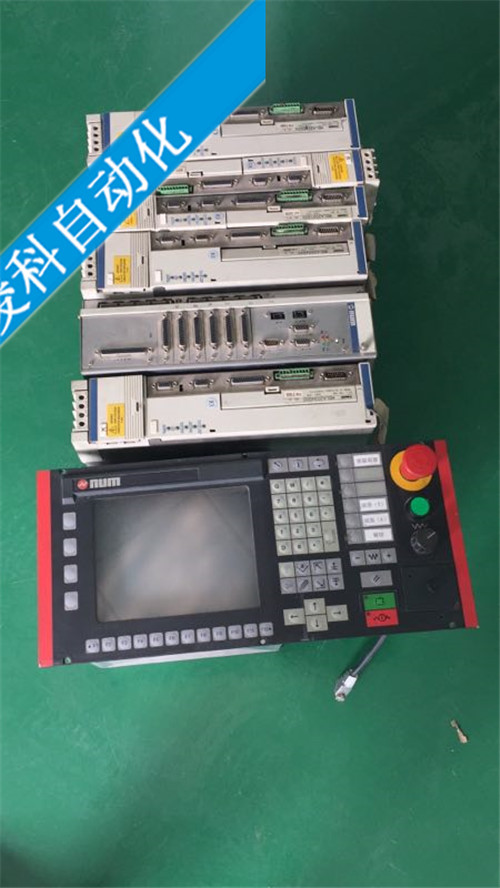

  (1)NuM 1020／1040／1060的CNC結構體系  該系列數控系統的硬件配置區別主要在軸數的配置上，1020／1040多6個軸(含主軸)，CNC、PLc和圖形處理合用一個CPU；1060Ⅱ型多3個軸組8個軸，CNC和圖形處理共用一個CPU；1060 I型多8個軸組32個軸，用3個CPU。

(2)NUM 1020／1040／1060 CNC的特點



1)系統的一致性。這個系列的數控系統在操作界面、參數設置、系統診斷和PLc功能等有完全兼容的特點，包括資料及工具

軟件也完全一致。

2)PLC的功能強大。可以用C語言、匯編語言及梯形圖進行編程，PLC可以編制用戶自己的用戶界面及其他特殊功能處理。除了本地I／0外，可通過光纜直接擴展遠程I／0機床操作面板等，網絡功能亦可在PLc內實現。采取功能模塊設計，在數控畫面上直接觀察系統運行情況，梯形圖可直接顯示在cRT畫面上。

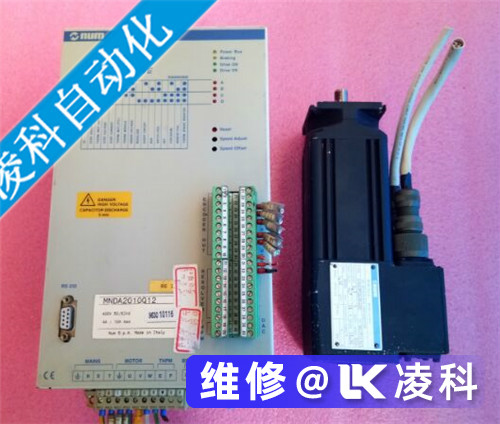

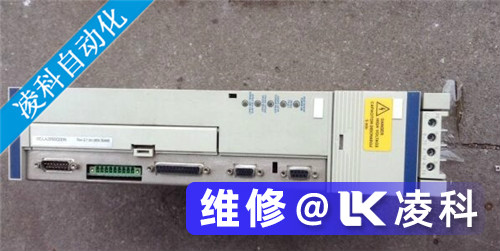

  3)與驅動系統的連接。可以與模擬接口的各種類型的驅動系統直接相連，1060系列還可直接通過系統與NuM的數字軸相連，方便安裝與調試。

  4)具有強大的功能軟件。這些功能軟件均在一般的PC上使用，任何一個串行接口均可實現對PLc、數控系統及傳動系統的設置、調試和傳輸。其中：Setting Tool功能軟件用于機床參數設置、傳動的動態調試等，調試結構直接保留在數控系統及PC上；PLCTool用于對PLc的編程、調試和診斷，使之在數控系統和PC上保持一致的備份；MMITool用于用戶對畫面的特殊要求；幫助用戶直接生成各類畫面減少工作量。



(3)NUM 1020／1040／1060 CNC的故障診斷用戶可通過多種方式對系統的故障進行診斷，其類型主要有以下幾種：

1)系統診斷。指數控系統在啟動中對硬件配置及接插口進行診斷，在系統啟動完畢后可對系統的配置情況及插件板的好壞進行診斷。

2)NC報警。主要對加工程序、軸的運行情況及PLC系統發出不同類型的報警信息，供用戶分析用。

3)PLC診斷。主要對用戶所編制的外部設備的報警進行提示，也可顯示不同的操作信息。

4)傳動的診斷。對于含數字軸的系統，傳動的有關報警均可在CRT畫面上直接顯示，如過熱、過電流、短路、編碼器故障等。
